JWC-5型作业车接触网检测装置，是接触式JWC系列作业车接触网检测装置的的一个全新换代产品, 本系统首次引进非接触式检测方式，采用非接触式和接触式相结合的检测方式，非接触式检测方式采用激光雷达对接触线拉出值、接触线高度、平行线间距、线岔非工作支抬高等接触网几何参数进行检测；接触式检测方式通过检测传感器对接触网弓网冲击、弓网接触压力、速度、里程等动力学参数进行检测；检测系统能实时、快速地对各接触网各参数进行检测，实现对检修作业区段的即时检测，为接触网的日常运营和维护提供更可靠的理论依据。

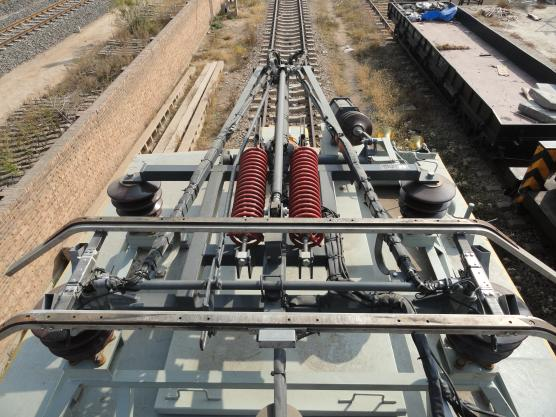

车顶设备

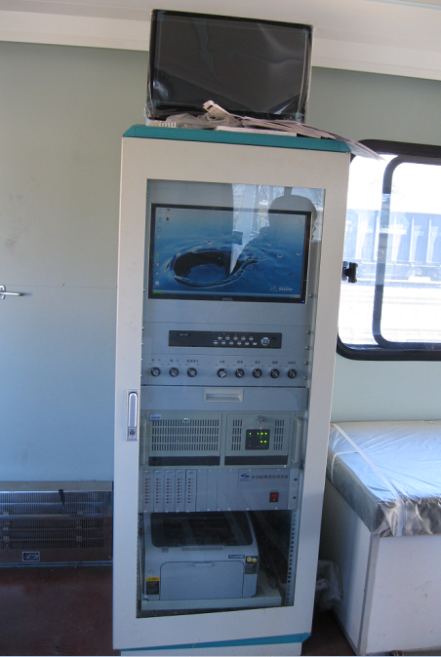

车内设备

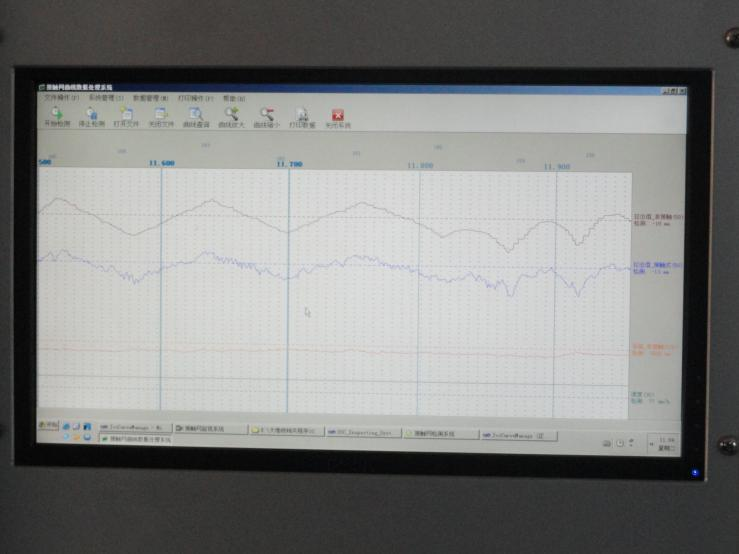

车载显示界面

主要功能

（1）控制功能： 检测装置软件系统在实际运行过程中，能预置和随时灵活更改检测位置；实时检测软件具有启动、暂停、运行、复位和仿真功能，方便用户对系统的学习与维护；

（2）输出功能: 检测装置能对所有检测参数进行实时、动态检测，检测数据按检测日期存储到计算机硬盘；

（3）计算机屏幕显示功能:检测装置通过系统配套软件能对检测参数进行检测，并在计算机屏幕上实时显示检测的连续5～10个杆号的各技术参数的动态曲线，同时能实时显示检测的线路名、车站名、区间名、杆号等动态技术参数及超限值；

（4）摄像系统采用自动云台控制器对高分辨率工业摄像机进行远程控制，从实用角度出发采用运动性高速摄像机对受电弓进行实时跟踪观察；

（5）在线带电检测功能：检测系统设置了户外干式隔离变压器及其相关的供电设备，为受电弓弓头上的测试传感器提供工作电源，此外，还设有信息传送隔离通道，包括信号编码及电光转换设备、高速光导纤维、光电转换和信号重建电路，使传感器和计算机形成光学信号连接。设备克服冷滑的缺陷，使受电弓滑板和框架等高压设备和低压部分完全隔离，在线带电检测过程中，彻底消去了故障隐患，提高了系统的实用性；

（6）能自动测试与数据对应的车站、区间和杆号；

（7）检测装置配置有我公司自行研发的专家系统处理软件,能对大量检测数据进行统计、分析，得到全杆位数据报表、缺陷报表和各项参数曲线；

（8）系统界面采用易操作的Windows风格，设计美观合理、层次清楚、功能齐全，全中文操作；计算机软件实现标准化，兼容性强，方便用户操作。
